      這種方法是最原始的，也是最簡便的測量直流電阻的方法。它是根據歐姆定律R=U/I，只要測量出電路中的電流，和負載兩端的電壓降，就可以計算出電阻R。關鍵是電流表及電壓表要具有足夠的精度，才能保證電阻的測量精度。

按圖2-1接線時，

      考慮到電壓表電阻rv。的分路電流Iv，若仍以R=U/I計算，則變壓器繞組電阻：

      測量誤差a=（R／r。）×1000/0。這時-愈大，R愈小，誤差就愈小。所以此種接線適用于測量小電阻。

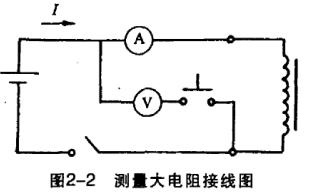

按圖2-2接線時，

      考慮到電流表ra上的電壓降，若仍以R=U/I計算，變壓器繞組電阻：

      其誤差a=（rA／R）×100%.這時R愈大，誤差愈小，所以此種接線適用測量大電阻。

      對于具有大電阻、大電感的變壓器，如試驗變壓器YDJ-500，因?yàn)闇y(cè)量時間太長，消耗功率大，準確性差，一般不宜用壓降法。

      由于變壓器繞組有電感存在，所以測量時必須注意電壓表的安全，施加電流穩定后，才能接入電壓，再讀數，特別是斷開電源前，一定先斷開電壓表，以免反電勢損壞電壓表。

      由于壓降法準確度不高，靈敏度低，需要換算和消耗電能多等原因，一般很少采用，大多采用電橋法。但是對需通大電流如20A以上的電阻測量，配置數顯電流表和電壓表用壓降法還是很滿意的。目前國內外采用壓降法進行自動測量、微機處理?yè)Q算、數顯和打字，做成套測試設備供快速測量電阻，也是發展方向。
