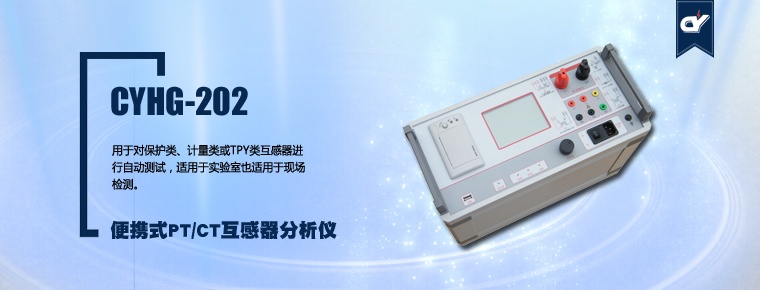

用于對保護類、計量類或TPY類互感器進行自動測試，適用于實驗室也適用于現場檢測。
| CT （保護類、計量類、 TP 類） | PT |
| ? 伏安特性曲線（勵磁特性） | ? 伏安特性曲線（勵磁特性） |
| ? 自動給出拐點值 | ? 變比測量 |
| ? 自動給出 5% 和 10% 的誤差曲線 | ? 極性判斷 |
| ? 變比測量 | ? 二次繞組電阻測量 |
| ? 比差測量 | ? 二次實際負荷測量 |
| ? 相位測量（角差） | ? 鐵心退磁 |
| ? 極性判斷 | |
| ? 二次繞組電阻測量 | |
| ? 二次實際負荷測量 | |
| ? 一次通流試驗（二次回路檢查） | |
| ? 鐵心退磁 | |
| ? 剩磁系數 (Kr) | |
| ? 準確限值系數（ ALF ） | |
| ? 二次時間常數 (Ts) | |
| ? 勵磁電感（ LU ） | |
| ? 暫態面積系數（ Ktd ） | |
| ? 峰瞬誤差 （ Er ） |
|
| 項 目 | 參 數 | |
| 工作電源 | AC220V ± 10% 、 50Hz | |
| 設備輸出 | 0 ～ 220Vrms ， 5Arms （ 20A 峰值） | |
| 輸出電流 | 0 ～ 150A | |
| 等效勵磁電壓 | 30KV | |
| 二次繞組 直阻測量 | 范圍 | 0.1 ～ 300 Ω |
| 精度 | ± 0.5% 、分辨率 0.1 | |
| 二次實際 負荷測量 | 范圍 | 5 ～ 1000VA |
| 精度 | ± 0.5% | |
| CT/PT 比差測量 | 精度 | ± 4min |
| CT/PT 角差測量 | 精度 | ± 0.05% |
| CT 變比測量 | 范圍 | 1-10000 |
| 精度 | ± 0.5% | |
| PT 變比測量 | 范圍 | 1-10000 |
| 精度 | ± 0.1% | |
| 工作環境 | 溫度：－ 10 ℃ ～ 40 ℃，濕度：≤ 90% ，海拔高度：≤ 2000m | |
| 尺寸、重量 | 尺寸： 38 0mm × 240 mm × 180 mm ，重量：≤ 12Kg | |
